1.問題的提出

    隨著鐵路的不斷提速，以及機車徑向轉向架的出現，傳統的單側制動單元已經不能滿足機車發展對其制動元件的要求。因此，開發設計適合徑向轉向架的制動單元已提上了工作日程。

2.動作原理剖析

    根據徑向轉向架的特點，為了使其在制動時不因受單側力而產生擺動，以避免閘瓦磨損自動補償機構對擺動所產生的間隙進行誤補償，初步將此制動單元設計為對車輪雙側施力的形式。

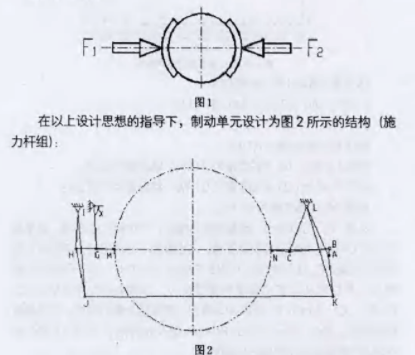

    此結構的制動單元（圖中所繪的雙點劃線圓代表車輪），在進行制動時，能夠使兩側閘瓦對車輪的合力為零（根據機械原理的知識，在設定好適當?shù)臈U長后，此桿組能夠?qū)崿F(xiàn)此功能），滿足了徑向轉向架對制動單元的要求。
