一、使用范圍：

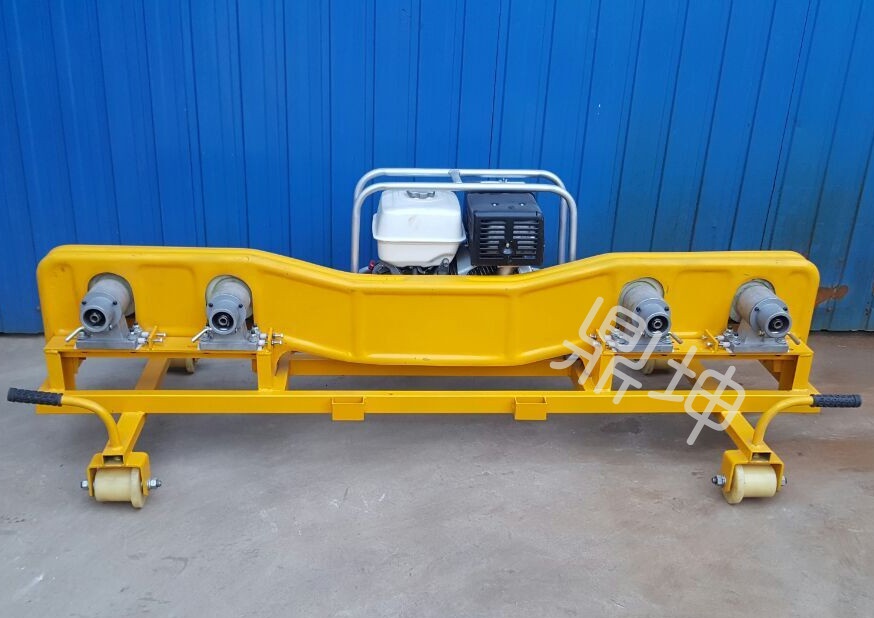

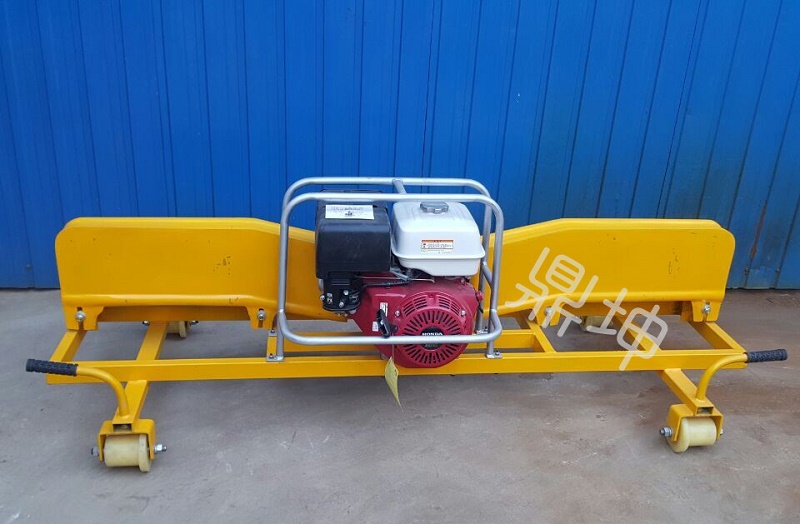

    ND-4.2×4型內燃高頻軟軸搗固機，是一種新型鐵路養路機械，該機具適用于鐵路線路道砟道床的搗固作業，使用時可利用列出間隔作業，上下道方便，安全可靠，對正線線路及道岔可進行全方位搗固作業。具有搗固質量好、作業效率高、作業無死角等特點，是線路維修、新鋪線、道砟清篩后道砟搗固及道岔搗固作業的必備理想機具。

二、技術參數：

三、基本結構與工作原理：

    本機采用汽油機與搗固棒直接連接的設計，主要由汽油機、減振裝置、傳動軸、振動體和手把組成。其工作原理為：汽油機經離合器、軟軸帶動偏心鐵，產生振幅實現搗固作業。

四、基本結構：

    1啟動手柄、2汽油機、3手把、4離合器、5減振裝置、6搗固棒、7鎬頭

五、使用與維護：

    1、使用前的準備。

        1.1檢查或緊固機器各部螺栓和螺紋連接處，應連接牢固。

        1.2將汽油和二沖程小松汽油機專用潤滑油以50:1的比例混合，并搖拌均勻。

        1.3將混合汽油灌入汽油機機箱，擦凈外表面殘留的汽油。

        1.4向偏心塊軸承內注油（30號機械油）。注油時，先從套筒端蓋上卸下M6x10內六角螺釘，然后用針管向油孔內注油，注油完畢，再將螺釘緊固。首次注入量為20ml，以后每工作100小時注油一次，每次注油10ml。

        注意：棒內潤滑油不可過量，油面高度以不接觸到偏心塊下端軸承為宜。

        1.5檢查無誤后準備啟動。

        注意：本機器選用的主機為二沖程全方位工作汽油機，請使用汽油和二沖程小松汽油機專用潤滑油的混合汽油，否則將影響汽油機工作或造成汽油機拉缸損壞。

    2、啟動汽油機。

        2.1將搗固鎬直立在石碴或泥土地面上，請勿立于硬質地面上。

        2.2按動汽油機泵膜10次以上泵油，將油門控制手柄關至?。ǖ∷伲?。若是冷機啟動或冬季啟動，應關閉風門。

        2.3一手握住搗固鎬手把，一手拉住汽油機啟動手柄，并使拉繩張緊。迅速拉動啟動手柄。汽油機啟動后，應慢慢放回啟動手柄，打開風門。

        2.4汽油機啟動后，應使其怠速運轉3～5分鐘熱機，使汽油機各部潤滑后方可工作。

    3、搗固作業與停機。

        3.1手持搗固鎬手把，將汽油機油門開至，反復插入道床石碴中進行搗固作業。

        3.2工間休息時，應停機。不可長時間怠速運轉。

        3.3停機時，先將油門關至小，再按住停機按鈕停機。

        3.4休息時間較長或不用時，應將搗固鎬手把朝下平放于地面上，避免摔碰汽油機。

        注意：不可長時間將搗固鎬倒立放置（鎬頭朝上）。
