NCM-4.0型內燃鋼軌道岔打磨機，是一種適用于各種鋼軌頂面、側面和圓角的磨軌機械，并可用于道岔和仿形打磨。
一、主要技術性能及參數
    1、電動打磨機：電壓220V、380V；電機功率：1.5KM；轉數2890r/min。
    2、內燃打磨機：功率5.5ps，轉速3600r/min。
    3、磨頭垂直行程：0-170mm，旋轉角度±33o。
    4、砂輪尺寸：254×35×30mm
    5、整機重量：110㎏
    6、外型尺寸：2900×850×1150（mm）
    7、適用于43-75㎏/ m及各種軌型。
二 、主要結構及工作原理

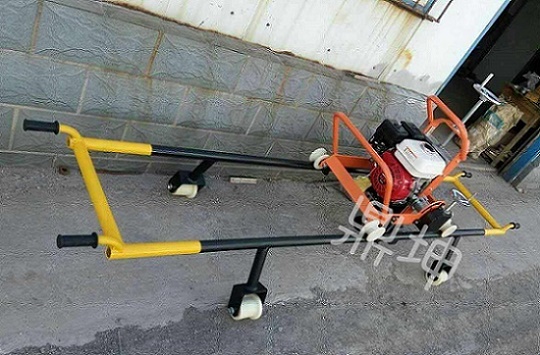

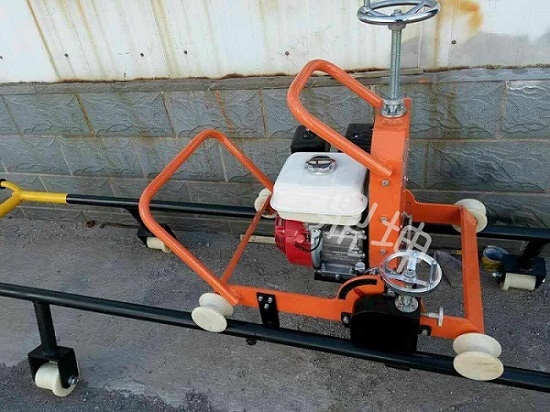

        NCM-4.0型內燃鋼軌打磨機是以本田汽油機GX160作動力。用B型950三角帶，通過傳動系統帶動砂輪進行磨軌作業。該機主要由機架、機芯、走行裝置三大部分組成。機架系用無縫鋼管焊接而成。機芯由傳動系統、旋轉裝置及砂輪組成。砂輪旋轉角度和進給量由手輪控制，走行裝置和機架焊接為一體，走行輪為絕緣輪，且輪緣較高，下道后也可在地面上推行。先將磨軌機擔跨在兩面股鋼軌上，再調整好砂輪進行給量和角度即可進行側磨。是道岔和焊補軌面修磨的理想工具。
