鐵路工具

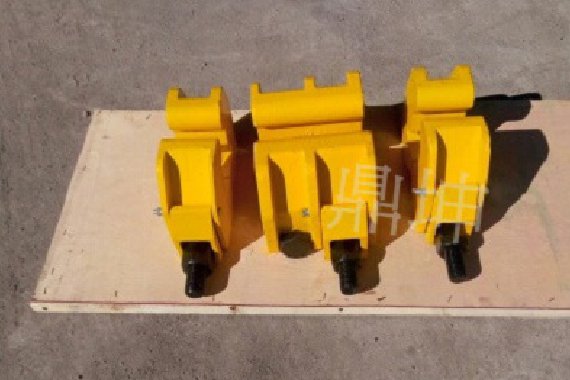

60kg鋼軌無孔夾緊裝置

60kg鋼軌接頭無孔夾緊裝置適用于鋼軌或焊縫發生損傷時的應急處理，以及鋪設無縫線路時鋼軌臨時連接。適用 60kg/m鋼軌臨時連接，使用該裝置，無需在軌腰鉆孔，鋼軌接頭阻力大，并且具有螺母防松裝置，使用時操作快捷、安全可靠、維修量小、經濟等優點，是理想的鋼軌接頭夾緊裝置。

操作方法：

本裝置可一副或三幅（魚尾板），也可以二副組合使用，（鼓包作業時先使用軌縫調整器調整軌縫（裂縫）至兩邊軌枕的距離，扒掉鋼軌下面渣，軌腰處放入魚尾板，夾頭凹槽斜面擱置在鋼軌底部的斜面入螺栓，同時反復擰緊兩端螺母至額定扭矩，放下防松板。

拆卸方法：

  1、拆夾體時，先翻起防松板，插入拔銷固定防松板。
  2、防松兩端螺母，但螺母不得與螺栓脫離。
  3、敲擊魚尾板與夾體側面，待夾體松動后放松兩端螺母，拆下夾體。

主要技術參數：

  型號：GWJ-60SD
  適用鋼軌規格：60（kg/m）
  安裝二副時：安裝二副時≥150（KN）
  安裝三副時：≥340（KN）
  60SD 適用于（34-45）mm 的地段。

使用注意事項：

  1、夾頭凹槽斜面一定要擱在鋼軌底部的斜面上。
  2、兩端螺母同時接近達到額定扭矩左右，三副組合使用時，最后再次復緊中間夾體兩端螺母同時接近達到額定扭矩左右。
  3、如防松板卡不住螺母，可稍微轉動螺母（順時針）以調整六角螺母的角度，再放下防松板（不允許逆時針調整六角螺母的角度，放下防松板）。
  4、拆夾體時，放松兩端螺母，但螺母不得直接與螺栓脫離，避免魚尾板與夾體彈出擊傷人體。
  5、螺母達到額定扭矩工作下，螺栓與螺母使用次數不得超過 16 次。
  6、GWJ-60SD 三副組合使用，該夾緊裝置有效工作時間 48 小時。
  7、列車按正常速度運行。
