鐵路工具

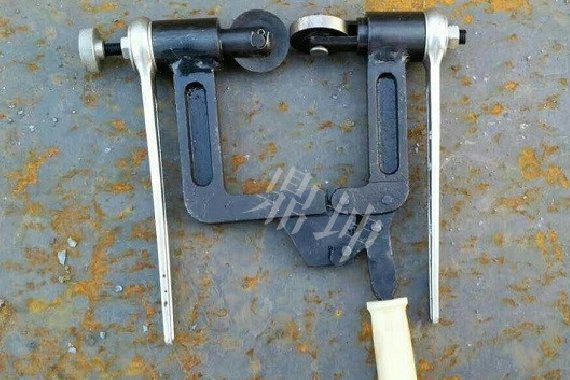

DJQ-Ⅱ型雙邊倒角器
一、適用范圍
DJQ-Ⅱ型雙邊倒角器，是消除鋼軌鉆孔機鉆孔后尖角處應力集中的專用工具。具有雙面倒角、結構緊湊、專業用于鐵路施工建設、體小重輕、攜帶方便等特點。是鋼軌鉆孔作業中不可缺少的必備工具。
二、主要技術參數
1、倒角直徑： φ32
2、倒角切削扭矩： Tmax=10N·m
3、手搬桿搬動力： Fmax=55N（L=180）
4、工作效率： 一組倒角/10秒
5、整機質量： 2Kg
三、基本結構與工作原理
原理：往復搬動棘輪扳手，使刀架轉動，從而帶動圓形角刀間歇轉動，以進行主切削運動；而軸向進給切削，主要是靠調整釘和產生的軸向力，推動圓形角刀軸向進給；機具的卡緊主要是靠推動壓把帶動鎖緊板，使支承架1和支承架2固定，通過調整“調整釘螺母”，使兩圓形刀體的圓弧伸入孔內表面，并卡在軌腹壁上。
結構：
1、主運動—棘輪扳手→導向套→擋片、刀架、→刀體…組成。
2、進給運動—由→調整釘…組成。
3、卡緊機構—由壓把→鎖緊板→支承架→調整釘螺母…組成。
四、使用方法與維護
1、首先拉動壓把，將兩側刀體圓弧部份貼進孔兩側，再推動壓把，帶動鎖緊板固定支承架1和支承架2，使兩圓形刀體的圓弧伸入孔內表面，并卡在軌腹壁上。
2、卡緊后，開始往復擺動棘輪扳手，便可進行倒角切削，約10秒鐘可倒完。
3、倒角完畢，再將壓把拉回，將支承架1松開抬起即可將機具卸下鋼軌。
4、軸向進給壓力的大小，可適當?shù)赝ㄟ^旋動調整釘螺母進行調整。
DJQ-Ⅱ型雙邊倒角器，是消除鋼軌鉆孔機鉆孔后尖角處應力集中的專用工具。具有雙面倒角、結構緊湊、專業用于鐵路施工建設、體小重輕、攜帶方便等特點。是鋼軌鉆孔作業中不可缺少的必備工具。
二、主要技術參數
1、倒角直徑： φ32
2、倒角切削扭矩： Tmax=10N·m
3、手搬桿搬動力： Fmax=55N（L=180）
4、工作效率： 一組倒角/10秒
5、整機質量： 2Kg
三、基本結構與工作原理
原理：往復搬動棘輪扳手，使刀架轉動，從而帶動圓形角刀間歇轉動，以進行主切削運動；而軸向進給切削，主要是靠調整釘和產生的軸向力，推動圓形角刀軸向進給；機具的卡緊主要是靠推動壓把帶動鎖緊板，使支承架1和支承架2固定，通過調整“調整釘螺母”，使兩圓形刀體的圓弧伸入孔內表面，并卡在軌腹壁上。
結構：
1、主運動—棘輪扳手→導向套→擋片、刀架、→刀體…組成。
2、進給運動—由→調整釘…組成。
3、卡緊機構—由壓把→鎖緊板→支承架→調整釘螺母…組成。
四、使用方法與維護
1、首先拉動壓把，將兩側刀體圓弧部份貼進孔兩側，再推動壓把，帶動鎖緊板固定支承架1和支承架2，使兩圓形刀體的圓弧伸入孔內表面，并卡在軌腹壁上。
2、卡緊后，開始往復擺動棘輪扳手，便可進行倒角切削，約10秒鐘可倒完。
3、倒角完畢，再將壓把拉回，將支承架1松開抬起即可將機具卸下鋼軌。
4、軸向進給壓力的大小，可適當?shù)赝ㄟ^旋動調整釘螺母進行調整。
